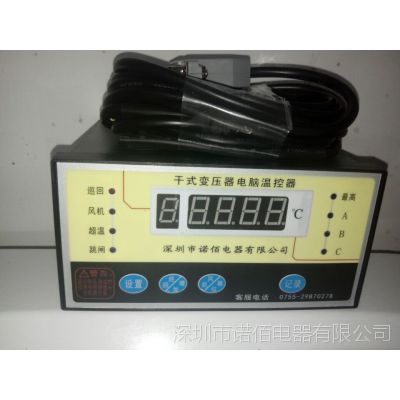

一 产品概述


本仪器是我公司为新式风冷干式变压器而设计的***电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就***提高了本仪器的运行可靠性。我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后***丢失。本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了***的抗干扰能力。在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7631-2005《变压器用电子温控器》标准
本产品生产体系通过***：2000质量体系认证。
本产品被国家科委和国家经贸委评审为1997年度***新产品


二 技术参数
1 测温范围： -30℃－200℃
2 测温精度： 0.5%FS±１个字
3 分辨率： 0.1℃
4 工作电压： AC176Ｖ～AC242Ｖ( 50Hz )
5 功耗： ５ＶＡ
6 触点容量 10A/AC220V
7 传感器： 三支Ｐt100铂热电阻
8 继电器触点容量： 10Ａ／250ＶＡＣ
9 仪表重量： ＜1Kg
10 仪表外形尺寸： 160×80×134（宽x高x深）
            开孔尺寸： 152x76(宽x高)

三 产品功能介绍
1 具有三相线包温度的巡回显示和相温度显示的切换功能。
2 可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，***干式变压器在正常温度下安全的工作。当三相线包温度中的相温度超过开风机温度时，风机开启，同时面板上“风机”指示灯亮。
3 具有超温报警功能。当三相线包温度中的相温度达到超温报警温度时，温控器会发出蜂鸣报警、面板上“超温”灯亮，并通过后板“报警”输出端输出开关信号给远方的控制柜控制声、光报警。
4 具有自动跳闸功能，当三相线包温度中的相温度达到超温跳闸温度时，温控器会发出蜂鸣报警，面板上“跳闸”灯亮，并通过后板“跳闸”输出端输出开关信号，切断电源，保护干式变压器。
5 传感器任何一相有故障时，面板上“故障”指示灯会亮,温控器内有蜂鸣报警，并通过后板“故障”输出端输出开关信号（AC380V三相风机输出方式的温控器无故障输出端）。
5.1在温度显示区显示H表示该相开路；显示L表示该相短路。
5.2 传感器有一相或两相故障时，只根据好的那相传感器温度信号控制风机，三路传感器同时故障时立即打开风机。
6 可通过按键直接设定开风机温度、关风机温度、超温报警温度、超温跳闸温度、定时开风机时间及本机通信编号，掉电时数据不丢失。
7 具有手动控制风机功能，可手动开停风机。此功能也可作为测试风机功能使用。
8 具有定时开启风机的功能，用户可在面板上进行0~255个小时任意设置（当设置为0时，表示取消此项功能），当定时时间到达设置后，风机自动运行2分钟后停止。
9 具有“黑匣子”功能，将断电时刻三相温度记录在内存中，以备查询。为了避免再次通电后断电而改变记忆数据，规定断电前温度低于80℃时，不刷新原记录的温度。
10 模拟检测功能，可手动模拟检测温控器的控制功能。
