加工定制:否 | 品牌:诺佰 | 型号:BWDKS |
测量范围:0-200 | 测量精度:0.5 | 外形尺寸:80×160×134mm(mm) mm |
显示方式:数字 | 工作环境:室内 |

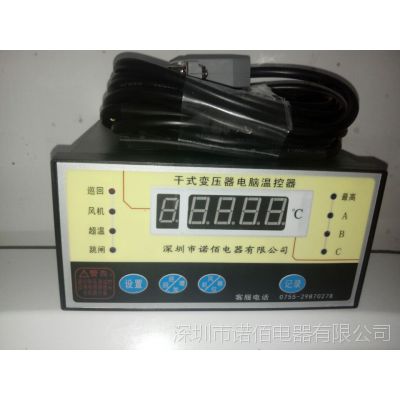

BWDKS系列干式变压器温度控制仪
1、“黑匣子”功能:可记录温控器断电时刻的三相线包绕组温度,以及本机的工作状态。
2、超温报警功能:当三相线包线组中有一相温度达到设定的超温报警温度时温控器发出声、光报警,并接通报警输出端子(平时这两个端子间是断开的,报警时就会接通)提供一个开关信号,给远方的控制柜发出声光报警。
3、手动启动关闭风机功能:按风机键,风机启动,再按风机键,风机关闭。如手动风机启动没有手动关闭风机,则风机启动约15分钟后自动关闭。
4、故障声光报警:传感器故障时相应的A、B、C相指示灯亮,同时风机启动,机器内发出嘀嘀声并接通报警触点。显示器显示X—HO或X—LO,X表示出现故障相位。
5、自动跳闸功能:当三组线包绕组中有一相达到设定的跳闸温度值时,温控器接通跳闸输出端子(平时两个端子间是断开的,跳闸时这两个端子口就会接通),以提供一个开关信号给远方的控制柜,启动跳闸电路。(为防止因偶然因素触发跳闸特设有约5S延时)。
6、风机启动和关闭功能:当三相线包绕组中有一相温度到设定的风机启动温度值时风机自动启动,风机启动时风机指示灯亮。当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
7、风机定时检测功能:为避免风机长时期不启动而锈蚀堵转损坏
BWDKS系列干式变压器温度控制仪
8、控制功能自检:可模似输入温度信号而使温控器作相应的控制。
9、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度的一相绕组温度。巡回显示时每相显示约5秒。
主要技术参数
1、使用条件
环境温度 -10℃~+55℃
相对温度 5~95%
大气压 60~160Kpa
工作电压 AC170~AC250V(48~60Hz)
2、测量范围 -30.0~200℃
3、分辨率 0.1℃
4、测量精度 ±1℃
5、控制精度 ±1℃
6、功耗 <8VA
7、重量 <1Kg
8、传感器参数 Pt100/B50/3950K
9、抗干扰性能 符合JB/T7631标准
10、触点容量
风机 AC125/10A或AC220/7A 三组(选配)
或单相有源风机AC220/21A 一组
超温报警 AC125/10A或AC220/7A 一组
超温跳闸 AC125/10A或AC220/7A 一组
11、仪表外型尺寸 80×160×134mm
嵌装开孔尺寸 154×77mm
